AVBx7 – Audio ToolBox – mode scène
L’Audio ToolBox AuviTran est une plateforme audio modulable qui donne accès à une large variété de configurations de réseau audio pour les professionnels.
Avec sept slots 2U-19inch rack chassis une seule ou plusieurs cartes d’interfaces audio, vous êtes libre de construire la configuration dont vous avez besoin:
- Dante interface
- MADI interface
- EtherSound interface et ASIO interface
- Haute qualité d’entrée analogue ou de sortie connecteur XLR
- Entrée analogue/sortie connecteurs Euroblock
- Haute qualité d’entrée mic preamp
- AES/EBU entrées/sorties
- Interface GPI/GPO

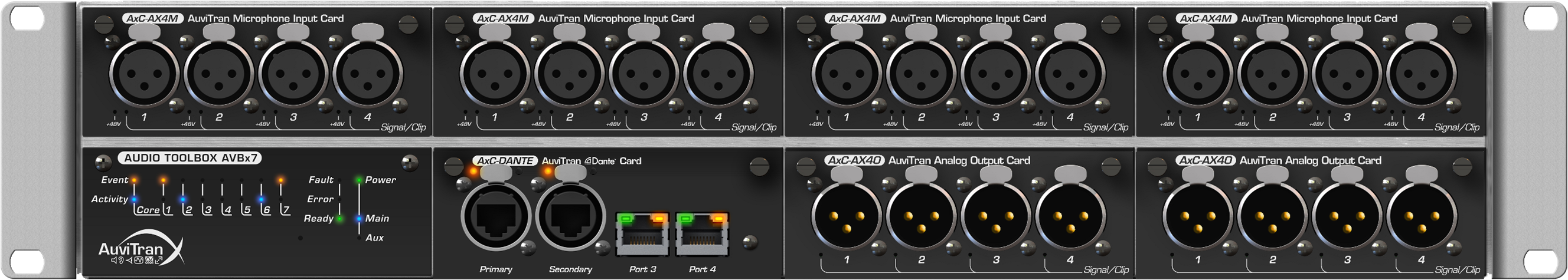

L’Audio ToolBox AuviTran est utilisable en mode installation ( l’affichage devant et tous les connecteurs dans le dos) et peut être configurée comme le mode scène pour les lives (l’affichage, le Réseau et des connecteurs Audio devant, l’Alimentation électrique et GPIO derrière).
Fixed installations (installation mode)
- Stades, salles de concerts
- Lieu public, systèmes d’appels, parcs à thème et stations de vacances
- Support d’émission
- Théâtres, bars, pubs, discothèques
- Expositions, salles de conférences
- Terminaux de transports…
Live applications (mode scène)
Construisez la configuration dont vous avez besoin:
- Définir le nombre de mic/line entrées et sorties dont vous avez besoin.
- Possibilité de définir des entrées et sorties AES/EBU nécessaires; GPI/GPO (par exemple pour déclencher des événements dans des d’émissions)
- Faire le pont entre des réseaux audio avec un contrôle complet d’EtherSound ES100 / réseau Dante.
- Bridger et corriger dynamiquement l’EtherSound / Dante / MADI / Cobranet avec AVS-MONITOR.
- Assembler les entrées sorties audio des cartes entres elles comme vous le souhaitez, utilisez l’ensemble des canaux de la matrice 512×512 ou laissez les pièces audio automatiquement s’appliquer par défaut.
Caractéristiques techniques
| Dimension | 483 x 253x 88 mm |
|---|---|
| Alimentation principale | 100-240 VAC – Maximum 50 W |
| Alimentation auxiliaire | Valable en option |
| Stockage: Température /Humidité (sans condensation) | -5°C to 70°C / Max 95% (sans condensation) |
| Fonctionnement: Température/Humidité (sans condensation) | 0°C to 50°C / 5% to 90% (sans condensation) |
| Face avant | Alimentation pricipale/ Aux – Fault / Erreur / Ready – Réseaux et liens Rx et Tx Activités – Evènements |
| Face arrière | 1xIEC admission de puissance principale AC Alimentation électrique / 7 slots avec la carte mère transportent pour les cartes interfaces / 2x BNC for word clock/ 1×6 pole Euroblock connecteur pour GPIO |
| GPIO | 4 configurable GPIO. Peut être mis comme 4xADC 8 bits 0-12V niveau d’entrée pour affaiblisseur contrôle ou détection de détente de niveau. |
| Dimenion | 200 mm x 100 mm x 40 mm – Format standart des cartes de la plateforme AuviTran Audio ToolBox |
|---|---|
| Alimentation | +12V / +3.3V – par la carte mère AuviTran Audio ToolBox |
| Stockage: Température/Humidité | – 5°C to 70°C / 0% to 95% (sans condensation) |
| Fonctionnement: Température/Humidité | 0 °C to 50°C / 5% to 90% (sans condensation) |
| Connecteurs | 2 x Neutrik EtherCon RJ45-XLR connecteurs femelle (EtherSound ES100 from/to links) 1 x RJ45 connecteur pour troisième port (PC contrôle et ASIO Streamer interface) 1 x Sub-D9 (RS232) plusieurs interface |
| Sorties Audio | 64 canaux extraits de n’importe lequel des 64 canaux EtherSound en aval ou de n’importe lequel des 64 canaux EtherSound en amont dans le mode bidirectionnel 44.1 kHz ou 48kHz |
| Entrées Audio | 64 canaux insérés de n’importe lequel des 64 canaux EtherSound dans le mode bidirectionnel 44.1 kHz ou 48kHz |
| Format d’échantillonnage | 24 bit |
| Fréquence d’échantillonnage | 44.1 kHz, 48kHz, 88,2 kHz, and 96 kHz |
| Synchronisation | Automatique de réseau EtherSound |
| Sorties/Entrées | Juqu’à 64 ASIO entrée et 64 ASIO sorties de/à EtherSound |
|---|---|
| Format d’échantillonnage | 24 bit |
| Fréquence d’échantillonnage | 44.1 kHz, 48kHz, 88,2 kHz, and 96 kHz |
| Dimension | 200 mm x 100 mm x 40 mm – Format standart des cartes de la plateforme AuviTran Audio ToolBox |
|---|---|
| Alimentation | +12V / +3.3V – par la carte mère AuviTran Audio ToolBox |
| Stockage: Température/Humidité | – 5°C to 70°C / 0% to 95% (sans condensation) |
| Fonctionnement: Tempéraure/Humidité | 0 °C to 50°C / 5% to 90% (sans condensation) |
| Connecteurs | 2 x Neutrik EtherCon RJ45-XLR connecteurs femelles 2 x RJ45 connecteurs |
| Dante Operation modes | Switch – Commutateur de Gigabit Intégré Superflu avec ports Primaires et Secondaires, reproduits sur les ports 3 et 4 |
| Sorties Audio | Jusqu’à 64 canaux |
| Entrées Audio | Jusqu’à 64 canaux |
| Format d’échantillonnage | 24 bit |
| Fréquence d’échantillonnage | 44.1 kHz, 48kHz, 88,2 kHz, and 96 kHz |
| Synchronisation | Automatique de réseau Dante |
| Système d’exploitation | Windows 8/Seven/Vista/XP for 32 or 64 bit versions (XP not recommended for ASIO due to its poor NDIS priority management) |
|---|---|
| Processeur | Double core CPU, Vitesse d’horloge > 2GHz |
| Mémoire | Au moins 2 GB for Windows Vista et Seven |
| Réseau | 100Mbits l’adaptateur d’Ethernet duplex complet avec le dernier conducteur NDIS (Performances of the ASIO driver are directly related to NIC driver) |
| Stockage | 7200rpm disque ou mieux pour ASIO |
| AVS-ESMonitor | AVS-ESMonitor permet à distance de contrôler et monitorer un réseau EtherSound et fournit des pages de contrôle améliorées pour gérer les paramètres spécifiques de cartes insérées dans les fentes différentes. |
|---|
- AVBx7-Dante/IS – Bundle Audio ToolBox 7 slots/2U avec une carte AxC-Dante – Mode installation
- AVBx7-Dante/SB – Bundle Audio ToolBox 7 slots/2U avec une carte AxC-Dante – Mode scène
- AVBx7-ES100/IS – Bundle Audio ToolBox 7 slots/2U avec une carte AxC-ES100 – Mode installation
- AVBx7-ES100/SB – Bundle Audio ToolBox 7 slots/2U avec une carte AxC-ES100 – Mode scène
